Kreskowanie przekrojów-Jest to oznaczanie cienkimi, prostymi liniami pól, w których rzutowana bryła została przecięta. Linie powinny być nachylowe pod kątem 45 stopni do osi symetrii rzutowanego przedmiotu lub 45 stopni do poziomu

przekrój prosty (poprzeczny, wzdłużny)- przekrój bryly która została przcięta tylko jedną płaszczyzną.

Sa to np. przekroje piwnic,  elementów budowlanych lub całych budynków.

przekrój prosty (poprzeczny, wzdłużny)-przecięcie przedmiotu dwoma lub więcej płaszczyznami. Przekroje łamane powstają poprzez przecięcie przedmiotu dwoma lub więcej płaszczyznami, których ślady tworzą linię łamaną o kątach rozwartych.

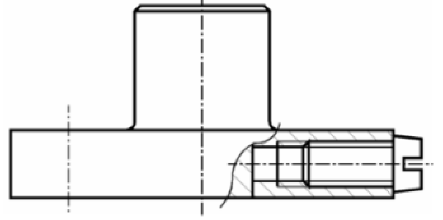

przekrój cząstkowy-przeciecie tylko fragmentu przedmiotu ze względu na jego szczegółowość. Przekrój cząstkowy ogranicza się linią falistą.

kład-jest to przekrój poprzeczny przedmiotu obrócony wzgledem jego osi o 90 stopni. Wykorzystywane  np. pokazania kształtu belki stalowej
